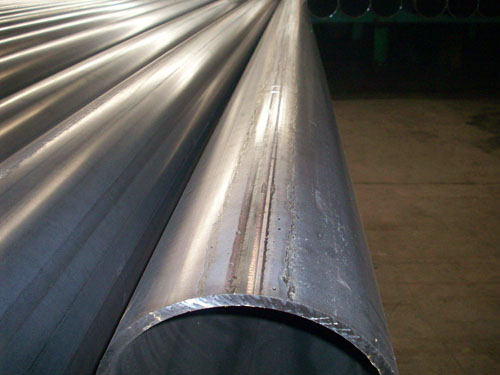

Q345B焊管的生產(chǎn)特點圍繞其高強度材質(zhì)特性和焊接工藝適配性展開，核心是在保證焊接質(zhì)量的同時，充分發(fā)揮Q345B鋼(低合金高強度鋼)的力學性能，適用于中高壓、承重類場景。

　　一、材質(zhì)適配性特點：匹配低合金高強度需求

　　Q345B鋼含錳、釩等合金元素，屈服強度≥345MPa，生產(chǎn)中需針對性控制工藝以保留其材質(zhì)優(yōu)勢：

　　1. 原料嚴格篩選：必須選用符合GB/T 1591標準的Q345B熱軋或冷軋帶鋼/鋼板，需額外檢測原料的合金成分、拉伸強度和沖擊韌性(尤其是低溫沖擊功)，避免因原料雜質(zhì)導致焊接后性能下降。

　　2. 軋制溫度控制：冷彎成型時需控制輥輪壓力和成型速度，避免因冷加工硬化導致管體脆化;熱加工環(huán)節(jié)(如焊后熱處理)溫度需控制在600800℃，防止過度加熱破壞合金元素的強化作用。

　　二、焊接工藝核心特點：保障焊縫強度與密封性

　　Q345B焊管的焊接是關(guān)鍵環(huán)節(jié)，需解決低合金鋼焊接易出現(xiàn)的“焊縫淬硬”“冷裂紋”問題：

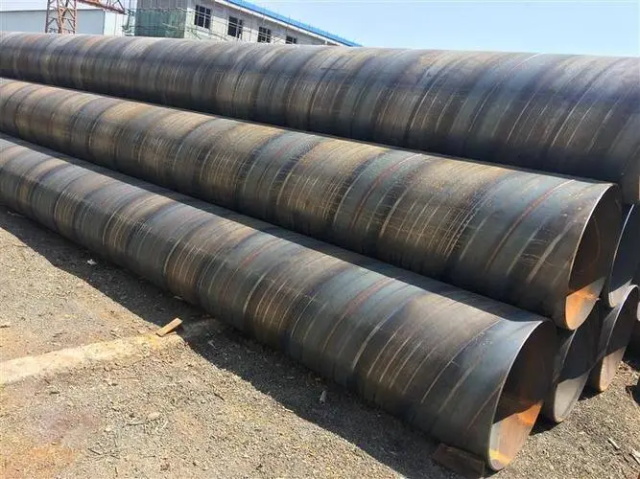

　　1. 焊接方法適配：主流采用高頻電阻焊(ERW) 或埋弧焊(SAW) ，前者適用于中小口徑焊管(≤630mm)，焊接速度快(3050m/min)，且能通過高頻電流均勻加熱焊縫，減少氧化;后者適用于大口徑厚壁焊管，焊縫熔深大，可通過多層焊提升接頭強度，確保焊縫屈服強度與母材匹配。

　　2. 焊前預熱與焊后處理：當壁厚>12mm時，需對管口進行150250℃預熱，降低焊接應力;焊后需進行消應力退火或正火處理，消除焊縫區(qū)域的內(nèi)應力，避免冷裂紋產(chǎn)生，同時改善焊縫組織韌性。

　　3. 焊縫檢測嚴格：必須進行無損檢測，包括超聲波探傷(檢測內(nèi)部缺陷)和水壓試驗(檢測密封性)，部分高壓場景還需做X射線探傷，確保焊縫無氣孔、夾渣、裂紋，且水壓試驗壓力不低于設(shè)計壓力的1.5倍。

　　三、成型與精度控制特點：兼顧形狀與性能

　　Q345B焊管多為方矩管或圓管，成型過程需平衡精度與材質(zhì)性能：

　　1. 冷彎成型梯度控制：采用多組漸進式輥輪冷彎，避免單道次變形量過大導致管體角部開裂(Q345B鋼冷彎性能較Q235B稍弱)，通常角部圓弧半徑R≥3t(t為壁厚)，確保成型后管體無明顯褶皺或凹陷。

　　2. 尺寸精度高：通過在線定徑機組矯正，圓管外徑公差控制在±0.5%，方矩管邊長公差≤±1mm，壁厚公差≤±0.15mm，滿足結(jié)構(gòu)件對尺寸一致性的要求，尤其適用于鋼結(jié)構(gòu)框架、機械支架等場景。

　　四、應用導向特點：聚焦中高端場景

　　生產(chǎn)工藝圍繞下游需求設(shè)計，體現(xiàn)明確的場景適配性：

　　針對市政工程、鋼結(jié)構(gòu)：注重焊縫強度和管體平直度，可提供定尺長度(612m)，減少現(xiàn)場拼接;

　　針對流體輸送(中壓水、燃氣)：加強防腐處理(如3PE、環(huán)氧煤瀝青)，同時控制內(nèi)壁粗糙度，降低流體阻力;

　　針對工業(yè)設(shè)備：可定制厚壁規(guī)格(壁厚≤20mm)，并通過額外的力學性能測試(如彎曲、沖擊試驗)，確保滿足承重或耐壓需求。

　　要不要我?guī)湍阏硪环軶345B焊管與Q235B焊管生產(chǎn)工藝對比表?清晰列出兩者在原料、焊接、成型等環(huán)節(jié)的核心差異，方便你根據(jù)需求選擇適配材質(zhì)的焊管。
